产品说明：

1、可测波峰焊、回流焊、隧道炉及烤箱在线实际焊接温度曲线，三种PC介面（英文，中简，中繁）显示并可互换。

2、每通道可记录资料120000点，配合PC机98X以上系统即可高清晰显示焊炉温度实际设定曲线，每条曲线颜色可多色设定，并通过印表机横向列印或纵向列印。

3、电脑上自动显示每通道峰值温度，水平温度/时间线，单点温度和时间显示。

4、可设置要测得的PCB每点焊接点（元件点）的尺寸，距离，运行方向及可下载显示PCB彩图和定位点，自动显示温区。

5、通过PC机用滑鼠可设定焊接区域，焊接时间点，上升斜率，下降斜率，超出指定温度的时间总值，任意两间点的斜率，时间值。

6、并通过详细资讯查看详细资讯对话方块，并可进入列印范围，让操作者了解

得更透彻     7、内装可充电式Ni-cd电池，可连续使用15小时，可连续测量及保存256组数据。

技术参数：

1、型号规格：TPK-40/60/80/120         2、测试通道：4/6/8/12通道

3、转换速率：0.05秒~600秒可调         4、记录时长：15小时

5、分辨率：0.1℃                     6、测温范围：-100-500℃

7、测量精度：±0.5℃                  8、工作电压：9VDC

9、分析软件：e-Datapro Smart            10、外形尺寸：L208×W75×H20(mm)

11、保温盒尺寸：L252×W88×H30（mm）

配置：

 1、测温仪主机      2、托架隔热盒        3、RS232PC及USB传输线各一条

 4、K型测温线      5、功能性充电器      6、高温胶纸

7、高温锡线       8、软件安装盘         9、十字启

10、镊子          11、剪刀             12、隔热手套

13、仪器箱         14、用户手册



功   能:

1、任意两点间的升温斜率和降温斜率

2、图形的局部放大和还原

3、可以多通道和单通道任意选择或单通道

4、可自动显示分布的炉体温区

5、坐标轴的设定：X轴（时间值）；Y轴（温度值）

6、显示任意一条曲线的时间总长

7、不同炉体温度曲线的测试保存及列印

8、在线式设定温度的超时记载

9、三种版本（英文，简体中文，繁体中文）互换，适合您电脑系统的配置。

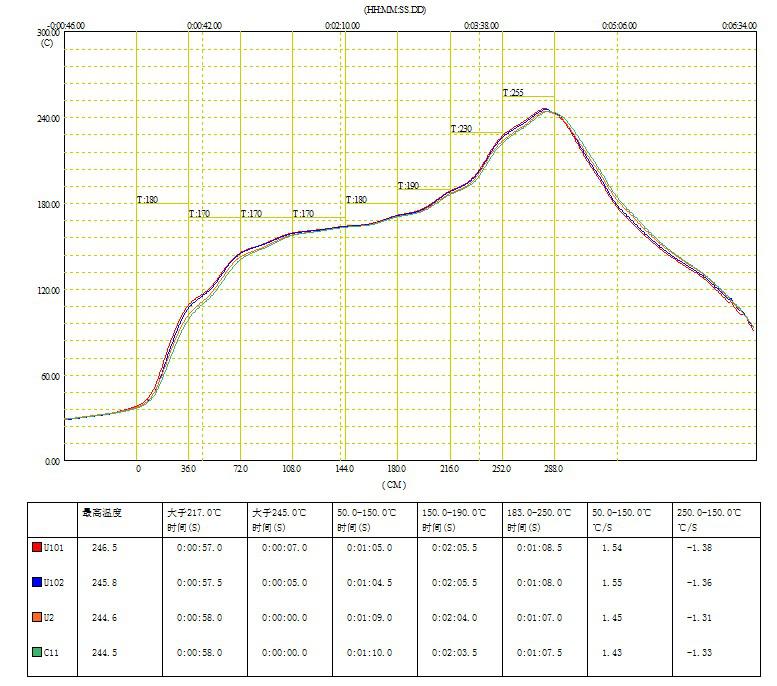

数据分析打印报告



综   述：

本産品适应于多点温度检测及温度曲线时实分析，适应于各类温度自动化控制设备，对你的程式控制、温度检测、故障分析起到很大的帮助，协助您的生産、控制更加简捷，检测系统使您更方便！在此感谢各用户对本系统信赖与支援。
